什么是泵的最小流量线

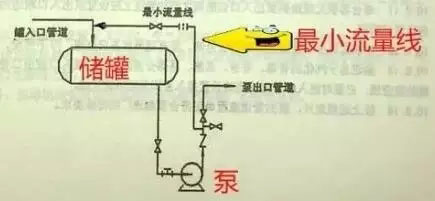

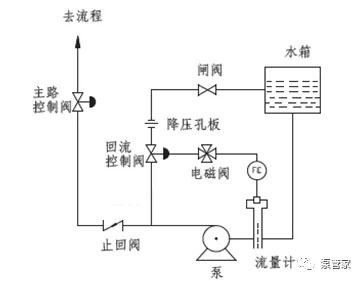

为了保证泵安全起动和正常运转,要求泵有最小排出流量,这就是离心泵的最小流量。泵的工作流量低于额定流量30%时,应设置泵在最低流量下正常运转的最小流量线(即在离心泵出口管道上加一条返回线),称为最小流量线。

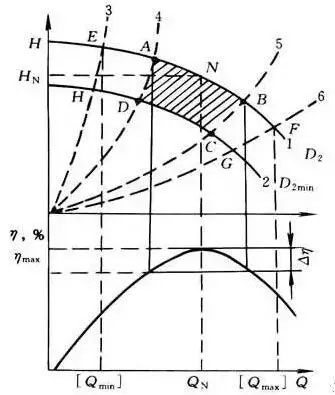

曲线3表示最小连续流量Qmin的相似抛物线;
曲线4表示最优区域的小流量Qmin的相似抛物线。

每种型号的离心泵都有最小流量,低于这个流量离心泵就会发生汽蚀(还有一个最大允许工作流量,这两个流量之间就是这个离心泵的允许工作区)。

(1)当流量低于泵最小流量时,振速会增大,为了防止泵发生气蚀,打开最小回流线进行调节,使泵维持在稳定运行状态(作用跟压缩机的防踹振线有点像)

(2)高压离心泵起泵时,为了防止泵憋压损坏,在起泵前打开最小回流线。

(3)有些离心泵不能停泵,例如锅炉给水泵。锅炉通常由多台泵供水,根据需求量不一样(类如冬天上半夜多白天少,下半夜偷懒)需要采用其中几台泵供水,有了这个最小流量管线,需要关闭的泵可以在最小流量处循环(消耗功率最小)但是不需要停泵-灌泵-开泵反复操作。

泵的最小流量保护

对泵的最小流量保护一般有三种方式。分别是:设计连续循环系统 、设计控制循环系统 或 设计泵保护阀系统。

(1)设计连续循环系统

优点:
投资较小;
当工艺上出现小流量工况时,限流孔板旁路先自动将其消除。

缺点:
不论工艺上需要多少流量,旁路线始终都有流量通过。选泵时应把旁路流量附加到操作流量上,否则易造成泵出力不够的情况;
操作费用较高;
当泵的扬程很高,液体又处于饱和温度下时,限流板孔后可能发生气化。

(2)设计控制循环系统

优点:
选泵可不考虑旁路流量附加值;
选旁路只有在小流量工况时才自动打开,平时关闭以节省能量。

缺点:
增加一套自控回路造价太高。

(3)设计自循环控制阀保护系统

优点:
①自循环控制阀自动识别流量变化,自动开启主路和旁路回路,完全自动控制;
②无需其他外接设备或元件控制;
③节省成本。

最小流量阀,也称自动再循环阀,是一种安装在给水泵出口的泵保护阀,用于防止给水泵在低于负荷运行时,由于过热、严重噪声、不稳定和气蚀而引起的损坏。只要给水泵的流量低于一定数值,阀的旁路回流口就会自动地打开,以此来保证液给水泵所必需的最小流量。

一、工作原理

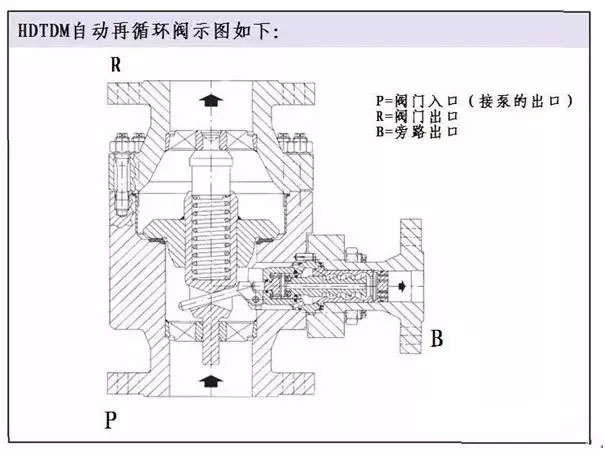

最小流量阀是连接在泵的出口位置,和止回阀一样,靠介质的推力打开阀瓣,在主通道压力不变的情况下,主通道的流量不同,阀瓣的开度不同,主阀瓣将确定在某一个位置上,主路的阀瓣通过一个杠杆,将主阀瓣的动作传递给旁路,来实现旁路的开关状态。

二、工作过程

当主阀瓣打开时,阀瓣带动杠杆动作,杠杆力使旁路关闭。当主通道的流量减小,打不开主阀瓣时,主阀瓣会回到密封位置,使主通道关闭,阀瓣再一次带动杠杆动作,旁路打开,水从旁路流向除氧器,在压力的作用下,水流到泵的进口,进行再循环动作,从而起到保护泵的作用,见下图。

三、优点

最小流量阀(也称自动控制阀、自动再循环阀、自动回流阀),是多种功能集于一体的阀门。

具有以下显著优势 :

1、 最小流量阀为自力式控制阀,杠杆的作用,会自动根据流量调整旁路开度(系统的流量调节),完全机械结构, 依靠流量控制阀门,不需要额外的能源。

2、 旁路流量可调节控制,阀门整体运行具有高经济性。

3、 主通道和旁路均带有止回阀的作用。

4、 三通T型结构,适宜于再循环管线。

5、 旁路不需要连续的流量,减少耗能。

6、 多功能集于一体,减少设计工作量。

7、 在前期产品采购、安装调式、以及后期的维护方面,具有显著的成本优势,减少安装和维护成本,总体费用比传统的控制阀系统低。

8、 降低故障发生的可能性,将高速流体造成故障的可能性减到最小,没有气蚀问题和电气接线费用。

9、 低流量工况下仍然可以保证泵的稳定工作。

10、 泵的保护仅仅只需一个阀,不需其它额外的组件,因不受故障影响,主通道与旁路成为一个整体,几乎免维护。

四、安装

最小流量阀安装在泵的出口,应尽可能地安装在被保 护的离心泵附近,泵的出口与阀的入口之间的距离,应不 超过 1.5米,以防止由液体的脉动引起的低频水击。流通方向由下至上。优先考虑垂直安装,也可水平安装。

五、维护、保养、和使用注意事项

1、阀门应存放在干燥,通风的室内,阀门通道两端应堵塞。

2、长期存放的阀门应定期检查,清除污物。应特别注意密封面的清洁,防密封面的损坏。

3、安装前应仔细核对阀门标志是否与使用要求相符。

4、安装前应检查阀门内腔和密封面,如有污垢,应使用清洁 布擦拭干净。

5、阀门使用后应定期检查,检查密封面、O 型圈。若损坏失效,应及时修理或更换
