HSD型船用卧式离心泵是我公司在消化吸收国外先进技术的基础上自行开发的在水力设计和结构设计上有特殊创新并且完全按照船用条件设计制造的新一代船用离心泵产品。 该泵在船舶上可作高压冲洗、封水、消防、冷却等用途，使用介质为海水和淡水。
该泵具有以下特点：
1．采用剖分式结构，因此在不拆卸电机以及管路的情况下只要拆除泵盖（很容易）就可以随心所欲地拆检任意一个零部件。
2．水力上采取了无过载设计（即功率曲线有极值），使得泵在任何工况下运行都不会产生超载问题。
3．低转速设计，使得（1）泵具有优良的汽蚀性能，从而使得泵在偏离设计工况以及进口条件比较恶劣的情况下运行都能有效地避免汽蚀；（2）耐蚀性和耐磨性大大增强，各种运转零部件和摩擦副如轴，轴套，叶轮，轴承，口环，机械密封等寿命大大提高。（3）振动小，噪音低，泵的运转可靠性很高
4．采用双吸叶轮，使得（1）泵即使在大流量下运行，也具有优良的汽蚀性能；（2）轴向力完全平衡，轴承寿命大大增强。

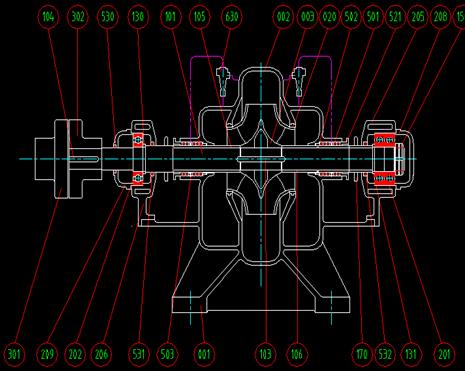

二、结构形式该泵为卧式单级双吸剖分式结构，主要有泵体，泵盖，叶轮，泵轴，电机联结架，弹性联轴器，轴封，滚动轴承，泵座等组成。
泵轴和电机轴通过弹性联轴器联结，叶轮通过锁紧螺母与键固定在轴上。转子由两端的滚动轴承进行轴向固定。
泵盖最高点设有排气阀，避免了泵内形成气囊从而影响泵的运行。
泵轴封可根据需要采用填料或机械密封两种形式，并且都有独立的冲洗系统，当水质情况较为恶劣时，可根据需要加装滤器或旋流器。
|
630
|
CYCLONE SEPARATOR 旋风分离器
|
STAINLESS STEEL 不锈钢
|
STAINLESS STEEL 不锈钢
|
2
|
|
532
|
OIL SEAL 油封
|
RUBBER 橡胶
|
RUBBER 橡胶
|
1
|
|
531
|
OIL SEAL 油封
|
RUBBER 橡胶
|
RUBBER 橡胶
|
1
|
|
530
|
OIL SEAL 油封
|
RUBBER 橡胶
|
RUBBER 橡胶
|
1
|
|
521
|
GLAND SEAL COVER 填料压盖
|
STAINLESS STEEL 不锈钢
|
CARBON STEEL 碳钢
|
1
|
|
503
|
LANTERN RING 水封环
|
BRONZE 青铜
|
BRONZE 青铜
|
1
|
|
502
|
NECK BUSH 轴颈套
|
BRONZE 青铜
|
BRONZE 青铜
|
1
|
|
501
|
GLAND 填料
|
FLEXIBLE GRAPHITE 柔性石墨
|
FLEXIBLE GRAPHITE 柔性石墨
|
5
|
|
302
|
COUPLING 联轴器
|
CARBON STEEL 碳钢
|
CARBON STEEL 碳钢
|
1
|
|
301
|
COUPLING 联轴器
|
CARBON STEEL 碳钢
|
CARBON STEEL 碳钢
|
1
|
|
209
|
BEARING COVER 轴承盖
|
CAST IRON 铸铁
|
CAST IRON 铸铁
|
1
|
|
208
|
BEARING COVER 轴承盖
|
CAST IRON 铸铁
|
CAST IRON 铸铁
|
1
|
|
206
|
BEARING HOUSING 轴承体
|
CAST IRON 铸铁
|
CAST IRON 铸铁
|
1
|
|
205
|
BEARING HOUSING 轴承体
|
CAST IRON 铸铁
|
CAST IRON 铸铁
|
1
|
|
202
|
BALL BEARING 球轴承
|
BEARING STEEL 轴承钢
|
BEARING STEEL 轴承钢
|
1
|
|
201
|
BALL BEARING 球轴承
|
BEARING STEEL 轴承钢
|
BEARING STEEL 轴承钢
|
2
|
|
170
|
FLINGER挡 水环
|
RUBBER 橡胶
|
RUBBER 橡胶
|
2
|
|
150
|
BEARING NUT 轴承螺母
|
MILD STEEL 低碳钢
|
MILD STEEL 低碳钢
|
2
|
|
131
|
WASHER 轴承挡圈
|
MILD STEEL 低碳钢
|
MILD STEEL 低碳钢
|
1
|
|
130
|
WASHER 轴承挡圈
|
MILD STEEL 低碳钢
|
MILD STEEL 低碳钢
|
1
|
|
106
|
SLEEVE 轴套
|
STAINLESS STEEL 不锈钢
|
STAINLESS STEEL 不锈钢
|
1
|
|
105
|
SLEEVE 轴套
|
STAINLESS STEEL 不锈钢
|
STAINLESS STEEL 不锈钢
|
1
|
|
104
|
KEY 键
|
CARBON STEEL 碳钢
|
CARBON STEEL 碳钢
|
1
|
|
103
|
IMPELLER KEY 键
|
STAINLESS STEEL 不锈钢
|
STAINLESS STEEL 不锈钢
|
1
|
|
101
|
SHAFT 轴
|
STAINLESS STEEL 不锈钢
|
STAINLESS STEEL 不锈钢
|
1
|
|
020
|
CASING RING 密封环
|
BRONZE 青铜
|
BRONZE 青铜
|
2
|
|
003
|
IMPELLER 叶轮
|
BRONZE 青铜
|
BRONZE 青铜
|
1
|
|
002
|
CASING COVER 泵盖
|
BRONZE 青铜
|
CAST IRON /STEEL铸铁/铸钢
|
1
|
|
001
|
CASING 泵体
|
BRONZE 青铜
|
CAST IRON /STEEL铸铁/铸钢
|
1
|
|
NO.编号
|
NAME 名称
|
NAME OF MATERIAL 材料
|
NO.数量
|
|
|
SEA WATER 海水
|
FRESH WATER 淡水
|
|||
