安装潜污泵,你可以这样做~

发布时间:2018/11/8 15:43:33     作者:     来源:本站

标签:

潜污泵是潜水排污泵的简称,在潜水泵的基础上通道采用抗堵塞设计,用于一级提升、中间提升及污泥回流等。主要用于市政工程、楼宇建筑、工业排污和污水处理场合,排送含固形物和长纤维的污水、废水和雨水等。常用的两种安装方式潜污泵安装条件简单,流量覆盖范围较大,是水处理…

潜污泵是潜水排污泵的简称,在潜水泵的基础上通道采用抗堵塞设计,用于一级提升、中间提升及污泥回流等。主要用于市政工程、楼宇建筑、工业排污和污水处理场合,排送含固形物和长纤维的污水、废水和雨水等。

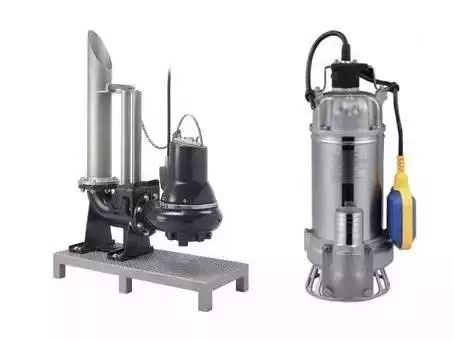

常用的两种安装方式潜污泵安装条件简单,流量覆盖范围较大,是水处理工程,特别是中小型项目中最常用的提升设备之一。潜污泵常见的安装方式主要有两种:耦合式安装和移动式安装。

耦合式安装是通过耦合器将泵与管道相连,泵与出水管路脱离方便,水泵检修时通过起吊装置起吊即可。耦合式安装适用于各种规格的潜污泵,是潜污泵最常用的安装方式,耦合器由设备厂家成套供货。

移动式安装指泵出口管路直接通过软管连接至水面上,潜污泵靠自重置于水池底部或通过铁链等悬挂在起吊装置上。移动式安装无需耦合器和池底固定,便于移动,检修时连管道一起起吊即可。同时由于安装方式的原因,难以承担大的力矩,只适用于小型的潜污泵。

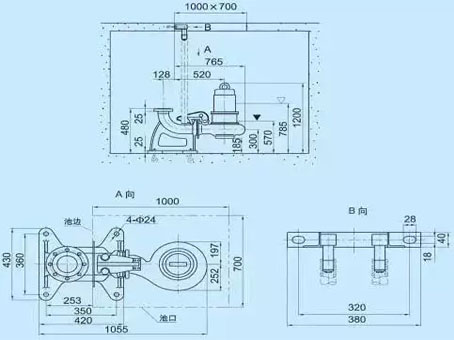

安装条件图的解释 在选型确认后,潜污泵的厂家会提供安装条件图,设计人员需要能读懂各尺寸和符号的意思。举例说明如下:

(1)最低运行液位功率11kW以上的泵可以选择装置电机冷却系统对泵进行冷却,若不选冷却系统,就由泵送介质直接冷却电机。两种不同的冷却方式对应的最低液位不同,直接冷却方式的需要液位高于带冷却系统的方式。

在厂家提供的安装条件图中,用实心三角“▼”和空心三角“▽”来进行区分,其中“▼”表示带冷却系统,“▽”表示不带冷却系统。

在上面案例的安装条件图中,带冷却系统时,有效最低液位距离耦合装置底部为570mm,不带冷却系统时,距离为785mm。即有冷却系统时有效液位可以低出215mm。

(2)平面开孔与定位

潜水泵耦合式安装时,平面的开孔需考虑潜水泵的最小安装尺寸。案例中A向视图表示了水泵的最小安装孔的大小尺寸,1000×700mm。

在进行定位时,安装导杆的池边是基准线。这是因为潜污泵的就位是靠与耦合装置连接的导杆来完成的,导杆的位置由池边确定。耦合器基座的螺栓进行定位时,也需以池边为基准线进行。按上面案例,应先确定距离池边253mm的螺栓孔位置,再通过螺栓孔的间距350mm来确定另外两个螺栓孔的位置。

最终在图纸中体现的最重要的尺寸为:顶部平面开孔的位置与大小,以及底部的预埋地脚螺丝的位置与规格(一般采用预留孔进行后浇混凝土的设计)。

顶部的导杆固定通常采用膨胀螺栓的方式完成。

(3)电气保护措施由于潜污泵为潜水运行,可能会出现漏水等情况而损坏水泵,需要进行预防。以某潜污泵厂家为例,采用的措施有:7.5kW以下的泵设有电机绕组过热保护元件和漏水探头。11kW及以上的泵设有电机绕组过热保护元件、浮子开关、漏水探头。30kW及以上的泵在电机上端盖内增设漏水探头等。其中过热保护元件是置于电机定子绕组内,不正常运行状况下,绕组稳定达到过热保护原件的设定值时,通过电柜过热保护装置停止电机。漏水探头用作漏水检测,电机侧进水后通过电控柜报警并停机。浮子开关用作检测电机侧机械密封是否失效,电机腔是否进水,探测到进水后通过电控柜报警并停机。

在潜污泵的电气安装中,需要根据选型条件及厂家反馈的电气要求进行电控柜的设计,从而达到保护效果。
