今天跟大家分享的是

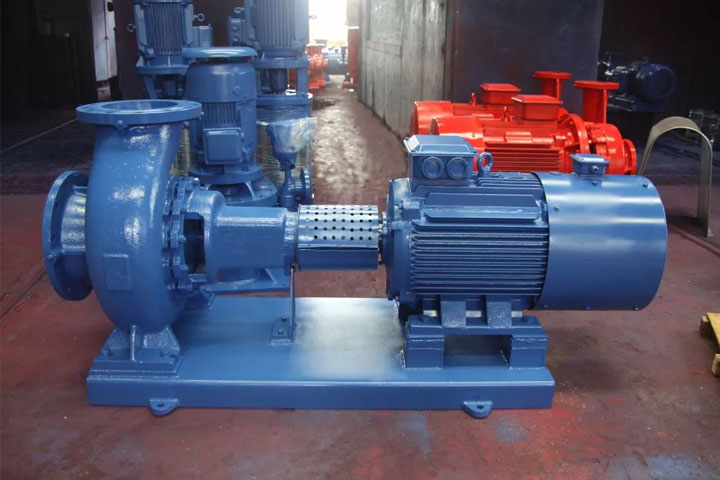

SLNC单级单吸悬臂式离心泵
产品概述
自2015年公司组织研发SLNC系列单级单吸悬臂式离心泵，该系列泵产品是参照国外知名厂家卧式离心泵，符合ISO2858要求，其性能参数是由原IS及SLW型清水离心泵性能参数优化、扩展而成，其内部结构、整体外观是集成原IS型清水离心泵及现有SLW卧式泵、悬臂式泵的优点设计而成，使其不论性能参数还是内部结构以及整体外观都更趋于合理、可靠。流量范围15-2000 m3/h ，扬程范围 10-140m 。
技术优点
1、设计最佳匹配：通过叶轮与泵体的主要相关水力参数的最佳匹配来实现泵效率最高，性能最佳。
2、减少效率损失：通过水力、结构设计，使泵的圆盘摩擦损失、容积损失及水力损失达到一种平衡，让水泵能量损失之和达到最低。
3、运行低噪平稳：叶片设计选取相对较大的叶片包角和较小的出口安放角，泵运行平稳、噪音小。
4、较宽的高效区：特殊设计的叶片在进行切割时效率基本不变，即便是在切割量超出常规允许的切割量时效率也变化很小，高效区宽。
5、水力部件采用国外最新水力设计方法，高效、平稳、汽蚀余量低。
6、铸件采用消失模铸造，大大提高了水力部件的毛坯表面质量，保证尺寸形状、表面光洁度符合设计要求，降低由铸造带来的水力性能上的误差。
7、大多数泵的叶轮均设前、后密封环，并在叶轮后盖板上设有平衡孔，以平衡作用在转子上的轴向力。残余的少量轴向力由轴承承受，泵运行平稳，振动小。
结构优点
一
配置新型折弯底座

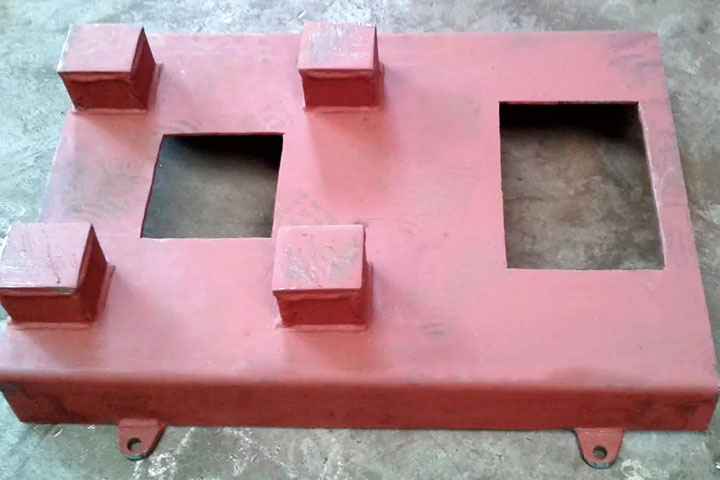

SLNC系列单级单吸悬臂式离心泵安装时，摒弃了传统型钢焊接结构，改为钢板折弯型底座。折弯底座具有下列优势：
1、设计新颖、美观；
2、重量轻，整体性好，强度高；
3、一次性折弯成形，累积误差小；
4、焊接量小，环保节能。
二
配套新型联轴器罩

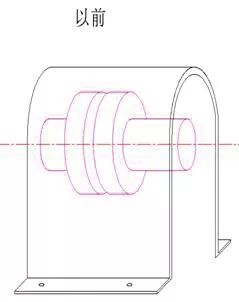

在不影响机组组成结构及运行的前提下，对传统联轴器罩进行改进，改为两个半圆的防护板进行防护，防护罩为端面支撑设计结构，紧固在轴承压盖上。此设计方案具有下列优势：
1、防护更加全面，改进后的联轴器罩由两个半圆组成，对联轴器实现360度全方位的防护。
2、最大限度的减小了中心高度对联轴器罩结构性能的影响，使得联轴器罩在工作过程中更加稳定。
3、结构紧凑，外形美观。
三 独特的轴承配置方案
出口口径在300以下的SLNC系列单级单吸悬臂式离心泵泵头内部轴承采用一对深沟球轴承配置方案，用来承受残余的少量轴向力。而且配置免维护轴承，润滑脂在轴承出厂前就密封在轴承内部，安装时悬架内轴承腔里不需要涂抹润滑脂，配置方案优点如下：
1、减少维护成本。免维护轴承的使用，减少了对轴承的维护要求，为客户节省维护成本，延长维护周期；
2、工作场地整洁。悬架内不需要润滑脂，使得水泵检修、维护时，拆卸场地没有油污污染，保证了场地整洁干净。
四 注意事项
1、选型注意
(1)泵最大工作压力(泵设计进口压力＋泵扬程)≤1.6MPa，订货时请注明系统工作压力；
泵设计进口压力：铸铁0.4MPa、铸钢1.2MPa；
(2)常规允许输送介质温度0 ～100℃，介质温度高于60℃的泵选型时，必须注明水泵进口压力，方便技术人员技术校核，保证水泵不会发生汽蚀；
(3)不能用于空调循环泵、疏水泵、凝结水泵等其汽蚀要求较高的水泵选型。
2、启泵前的检查
(1)检查泵和电机联轴器是否在同一轴线上，及检查联轴器的对中；
(2)用手盘车，检查转动是否灵活，有无偏沉或摩擦；
(3)检查泵和电机周围是否有妨碍运转的东西；
(4) 检查电气设备；
(5)检查地脚螺栓及其它螺栓是否拧紧；
(6)检查电机转向是否与转向牌指示一致；
(7)检查出口阀门开启情况(离心泵应为关闭状态)；
(8)检查进水池水位及是否清洁。
3、启动前灌水或抽真空
泵启动前都需灌满液体或用真空泵抽真空启动，决不能泵内无液干启动。灌泵时还要注意充分放气。
4、启泵
启泵时，泵和电机前不要站人，尤其要避开联轴器地方，对工作压力高的泵，要防止漏水伤人。泵启动后要迅速打开出口闸阀到额定压力或流量(关阀运转不得超过3min)，并密切注意泵的运转情况，如发现异常要赶快停泵检查原因，排除故障后再开。
5、启泵后注意事项
(1)检查各仪表是否在正常范围内，尤其首先检查电流表，不能超过电机额定电流，电流过小也属于不正常。另外还要检查流量计、压力表等；
(2)检查轴封泄露情况和发热情况，一般机械密封泄露量为5ml/h(每分钟3~5滴)为正常；
(3)检查泵和电机的轴承温升，一般轴承温升不应超过外界温度35℃，轴承最高温度不应高于75℃；
(4)检查进出水管是否有漏气漏水现象；
(5)检查泵和电机振动和声响是否正常；
(6)检查进水池的水位及是否有漩涡。
6、停泵及停泵后注意事项
(1)介质温度较高时，应先降温，降温速度为10℃/min，液体降温至70℃以下，方可停泵；
(2)停泵前应先关闭出口闸阀，然后再停泵；
(3)关闭进口阀门；
(4)擦干净水渍、油渍；
(5)冬季室外应放干净泵内存水，以防止冻裂；
(6)长期停用时，应把泵拆开，擦干、涂油保养。
总结
SLNC新型单级悬臂式离心泵，在符合ISO2858要求下，大胆创新，该系列泵的推出，丰富了集团公司泵产品结构。将会提高集团公司泵产品在市场上的竞争力与影响力，为百年连成的发展增添一份力量。
