恒盛泵业单螺杆泵的工作原理及结构特性

发布时间:2018/9/28 15:56:45     作者:     来源:本站

标签:

恒盛泵业研发的单螺杆泵是一种内啮合的密闭式螺杆泵,属于转子式容积泵,适用范围极其广泛,几乎适用于所有的工业领域,用来输送各种粘度的液体,特别是黏稠难输送的介质。包括各种浓度的液体及经过分离脱水的干物料;含有固体颗粒、纤维、悬浮物的液体;液体、气体、固体的混…

恒盛泵业研发的单螺杆泵是一种内啮合的密闭式螺杆泵,属于转子式容积泵,适用范围极其广泛,几乎适用于所有的工业领域,用来输送各种粘度的液体,特别是黏稠难输送的介质。包括各种浓度的液体及经过分离脱水的干物料;含有固体颗粒、纤维、悬浮物的液体;液体、气体、固体的混合物。但不能输送受搅动、剪切、掠夺的敏感性液体以及腐蚀性液体。

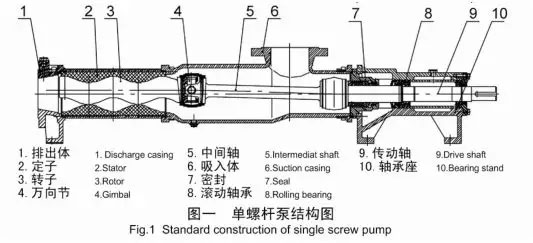

恒盛泵业单螺杆泵主要工作部件由具有双头螺旋空腔的定子和在定子孔内与其啮合的单头螺旋螺杆——转子组成。当输入轴通过方向节驱动转子绕定子作行星回转时,定子——转子副就连续的啮合形成密闭腔,这些密闭腔容积不变的做匀速轴向运动,输入密闭腔内的介质流过定子二不被搅动和破坏。因此,可以输送含有坚硬磨损性杂质及固体颗粒的介质和粘稠的液体。

恒盛泵业单螺杆泵的结构特点明显。连接轴两端采用一字销万向节接头,其销子和销套是由特殊材料制成的,因而其寿命得到极大改善,结构简单容易拆卸。衬套两端有包过来的橡胶使其与进出口管连接处密封可靠,从而保证了衬套不受到腐蚀。在吸入管和轴承体之间装有一个可进行更换的填料箱,既能用于填料密封,又能用于机械密封(可进行不同形式的密封更换)。

恒盛泵业单螺杆泵在启动时有以下注意事项:第一,一定要避免定子在没有液体的状态下运行,即便时间很短(瞬间转动)的干运转也会损害定子;第二,如果泵储存时转子已被拆下做表面涂油保护,再次安装前,必须要彻底清除表面油脂,以免油脂与定子材料不相容是损坏定子或污染介质;第三,在首次启动前,应该在泵里灌注液体介质。如果介质太粘稠,可在泵里灌注其他液体,从泵的进口连接管道灌入介质,然后逆时针方向转动泵(指从驱动端观察),使介质充满吸入室。第四,吸入管路与轴封处应避免吸入空气。单螺杆泵是一种容积式泵,排出管路堵塞可产生很高的压力,会造成管道或压力管的涨裂。第五,如负荷超载,也会使泵的传动件(传动轴、中间轴、万向节、转子以及其他驱动装置)损坏。第六,在启动前,必须将进出口侧阀门全部打开,并检查泵和电机转向是否正确(点动检查)。
