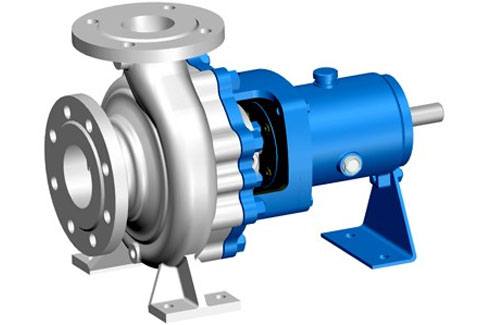

概述
ASP5010系列化工泵为单级单吸悬臂式离心泵，根据国际标准ISO2858/ISO5199 设计,以科学合理、标准化、模块化的设计理念，运行稳定，经济适用、高效节能的产品为客户提供良好的解决方案。
泵执行标准符合ISO、API、GB、ASTM、JIS标准，过流部件的材质选择，可根据输送介质不同选择相应的材质。
ASP5010系列化工泵适用于50Hz和60Hz的电源场合。
应用范围
发电厂、钢铁及金属制造业、化工厂、炼油厂、食品工业、汽车工业、垃圾焚烧厂、海水淡化厂等
性能范围
排出口径:25-200mm
流量: 可达1500m3/h
扬程: 可达125m
工作压力: 最高2.5MPa
温度: 最高160℃
型号意义
结构特点
1、泵的型式为水平安装单级悬臂式设计。
2、轴承箱采用的是两个角接触和一个圆柱滚子轴承的布置方式，更有效的承担泵的轴向力和径向力。
3、轴承箱抽拉部件为整体后抽式，现场维护无需拆除泵进出口管道，方便泵的现场维护。
4、泵盖设有用于保温冷却用的空腔，适合输送需保温或冷却的介质。
5、叶轮的型式有闭式叶轮和开式叶轮，闭式叶轮用于常规介质的输送，开始叶轮用于输送腐蚀性聚合液体，以及易结晶或含气液体。
6、法兰标准，进、出口法兰尺寸标准采用 GB9115.2-2000，等同于 HG20592-97。
7、叶轮螺母采用钢丝螺套防松，有效防止由于泵运行中的振动或反转造成的叶轮螺母松脱。
8、从驱动机端看泵，泵为顺时针方向旋转。
9、轴封
根据API682标准密封腔设计，以平衡型单端面机械密封为标准。根据客户的需求也可以采用双端面或串联式机械密封。集装式机械密封整体安装于填密封腔体内，这使得在维护或修理时密封单元不需分解拆卸快速而简便。根据客户需求，轴封也可以做成填料密封。
剖面图
型谱图
